| Признак при проверке | Что это значит на практике | Что делать |
|---|---|---|
| Штекер в гнезде шатается, греется, пахнет гарью или требует прижатия под углом | Разрушен центральный пин или треснула пайка гнезда DC-IN / Type-C на самой материнской плате. | Немедленно отключить питание (риск КЗ по линии 19V!) и передать моноблок вместе с БП на перепайку разъема. |
| Индикатор на внешнем блоке питания гаснет в момент подключения штекера к моноблоку | Блок питания уходит в защиту из-за короткого замыкания внутри сломанного разъема или входных мосфетов платы. | Не пытаться включать повторно; сдать в лабораторию моноблок в комплекте со штатным адаптером 19V. |
| Штекер сидит в гнезде плотно и не греется, но питание пропадает при изгибе самого провода у адаптера | Вероятен внутренний обрыв жил кабеля внешнего блока питания, а сам разъем на плате моноблока цел. | Привезти или передать курьеру блок питания с моноблоком — проверим адаптер под нагрузкой без лишней разборки экрана. |
| Тип разъема / выполняемая операция | Что входит в технологический цикл | Срок и стоимость |
|---|---|---|
| Замена гнезда питания DC-IN (круглый штекер 19V) | Разборка моноблока со снятием матрицы, демонтаж платы, выпайка оплавленного гнезда на нижнем подогреве, монтаж нового коннектора, тест под нагрузкой. | 1–2 часа / от 1190 ₽ |

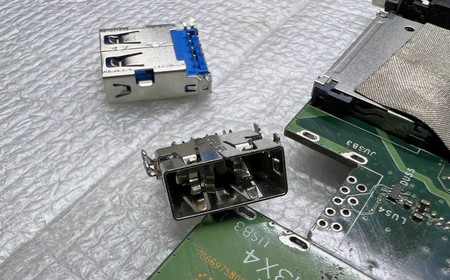

| Замена порта USB 3.0 / 3.2 (Type-A), LAN (RJ-45) или Audio 3.5 мм | Демонтаж платы, удаление припоя RoHS, установка нового оригинального порта без перегрева соседних элементов, проверка скорости передачи и контакта. | 1–2 часа / от 590 ₽ |
| Перепайка USB Type-C, Thunderbolt 4 или HDMI 2.1 / DisplayPort | Микропайка 19–24 контактов в два ряда под бинокулярным микроскопом при температуре до 320°C, проверка линий Power Delivery и вывода видеосигнала 4K. | 2–3 часа / от 590 ₽ |
| Восстановление оторванных дорожек (контактных «пятаков») на плате | Выполняется, если разъем вырвали с куском текстолита: реконструкция медных дорожек, фиксация под ультрафиолетовой паяльной маской (УФ-маска). | +30–60 мин. / от 900 ₽ |
| Замена пробитых входных ключей (мосфетов / защитных диодов) после КЗ в разъеме | Если искрение в расшатанном гнезде повредило входную цепь питания на плате — замена пробитых SMD-компонентов обвязки. | +1 час / от 900 ₽ |
Замена разъема на моноблоке LG необходима при физическом износе контактов или нарушении токопроводящих цепей материнской платы. Моноблоки LG 2024–2026 годов выпуска оснащаются высокоскоростными интерфейсами USB Type-C (с поддержкой Power Delivery и Thunderbolt 4), DisplayPort и комбинированными разъемами Audio-jack. Механическое воздействие, использование неоригинальных адаптеров или резкое извлечение кабелей приводят к разрушению или отрыву контактных площадок.
Симптомы аппаратной неисправности:
Инженеры нашего сервисного центра в Москве обслуживают все районы столицы. При невозможности доставить устройство лично, курьер забирает моноблок от любой станции метро или офиса, при этом время подачи составляет менее 1 часа.

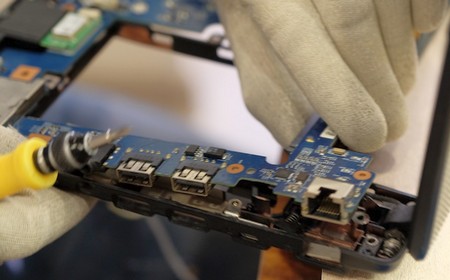

Процедура компонентного восстановления требует соблюдения термопрофиля системной платы. Инженер демонтирует матрицу, заднюю панель корпуса, снимает шлейфы и систему охлаждения для безопасного извлечения материнской платы.

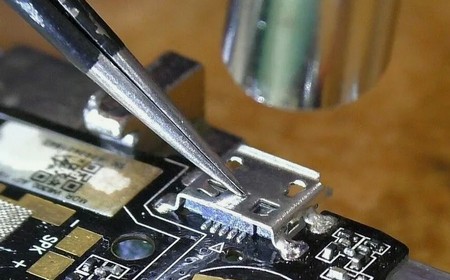

Демонтаж поврежденного порта DC-IN или Thunderbolt выполняется инфракрасной термовоздушной паяльной станцией с использованием нижнего подогревом для предотвращения деформации текстолита. С помощью медной оплетки и профессионального флюса посадочное место очищается от остатков заводского бессвинцового припоя. Новый оригинальный разъем монтируется под бинокулярным микроскопом, что полностью исключает риск микрозамыканий (КЗ). На финальном этапе цепи питания и обвязка интерфейсов тестируются мультиметром и цифровым осциллографом под нагрузкой.
Результат. Стабильная зарядка моноблока и корректная передача видеосигнала протокола DisplayPort Alt Mode через порт Type-C. Устройство выдано клиенту полностью работоспособным через 2.5 часа после обращения.
Как мы его получили. Провели базовую аппаратную диагностику цепей питания материнской платы. Демонтировали систему охлаждения и сняли системную плату. Использовали термовоздушную станцию (настроенную на температурный режим площадки 320°C) для безопасного снятия разрушенного коннектора. Восстановили три оторванные медные дорожки (пятаки) под микроскопом с использованием токопроводящего состава и УФ-маски. Припаяли оригинальный разъем Type-C, заменили термопасту на процессоре и произвели обратную сборку корпуса. Провели стресс-тест интерфейса.
Что не сработало. Изначальная попытка клиента решить проблему фиксацией отходящего кабеля «под углом» привела к перекосу контактов. Это спровоцировало короткое замыкание по линии 19V и выгорание входных защитных мосфетов, что усложнило первичную схему ремонта и увеличило объем паяльных работ.
| Параметр обслуживания | Условие сервисного центра | Подтверждающий документ для клиента |
|---|---|---|
| Курьерская доставка в лабораторию | Подача курьера от 1 часа, 0 ₽ в пределах МКАД. Осмотр и фотофиксация целостности матрицы перед упаковкой. | Акт приемки-передачи с описанием внешнего состояния экрана и комплектности (моноблок + БП). |
| Аппаратная диагностика разъема и цепи 19V | 0 ₽ при выполнении ремонта (при отказе от работ после разборки — 900 ₽). | Дефектная ведомость и фиксированная смета до начала паяльных работ. |
| Срок и стоимость перепайки разъема | 1–3 часа с момента согласования сметы. Стоимость: от 590 ₽ (включая разборку моноблока и замену термопасты). | Договор оказания услуг и кассовый чек. |
| Гарантийные обязательства | До 1 года (от 6 до 12 месяцев) на установленный коннектор и качество паяного соединения. | Официальный гарантийный талон сервисного центра. |
