Ремонт модуля (платы) управления ПММ LG в Москве

Как понять, что неисправен именно модуль управления

Признаки сбоя главной платы управления LG зависят от того, какая именно цепь пострадала:

Машина вообще не включается, не реагирует на кнопку «Пуск/Питание», экран не светится, звукового сигнала при включении в розетку нет.
Панель индикации хаотично мигает всеми светодиодами, сенсорные кнопки срабатывают через раз или программа зависает посреди цикла.
Перестал работать один конкретный режим: например, машина моет холодной водой и не сушит, не открывает клапан залива (ошибка IE) или не останавливает сливной насос, хотя сами датчики, ТЭН и помпа при прямой проверке мультиметром полностью исправны.
На дисплее высвечиваются коды ошибок силовых цепей и связи: CE (перегрузка по току мотора), LE (блокировка инвертора), HE / tE (сбой цепи нагрева/термистора), bE или ощущается характерный запах горелого текстолита из дверцы.

Важная проверка до ремонта платы (в 35% вызовов модуль оказывается цел!):

Недобросовестные мастера часто приговаривают «дорогой ремонт платы», когда на самом деле произошла более простая поломка:

Перелом жгута проводки («косы») в нижней петле дверцы. При каждом открывании двери пучок проводов, идущий от панели индикации к силовому модулю в поддоне, изгибается. Через 4-6 лет изоляция лопается, и провода обрываются или коротят между собой - машина гаснет или теряет связь с кнопками.
Пробой сетевого фильтра помех (ФПС) или залипание кнопки питания. Если машина не подаёт признаков жизни после скачка напряжения в сети, удар часто принимает на себя входной фильтр у сетевого шнура, не пропуская 220 В дальше к плате.
Неисправность замка блокировки дверцы (УБЛ). Если индикаторы горят, программа выбирается, но после захлопывания двери мойка не стартует - плата просто не видит сигнала замкнутого концевика дверцы.

Наш инженер всегда начинает с прозвонки сетевого шнура, жгута проводки в двери и периферийных датчиков в вашем присутствии — и только при подтверждённом отказе самого контроллера переходит к вскрытию модуля.

Специфика плат ПММ LG: почему их нельзя паять «на коленке» без опыта

В отличие от открытых текстолитовых плат бюджетных марок, силовые модули посудомоечных машин LG (серий Direct Drive, TrueSteam, QuadWash) устроены сложнее:

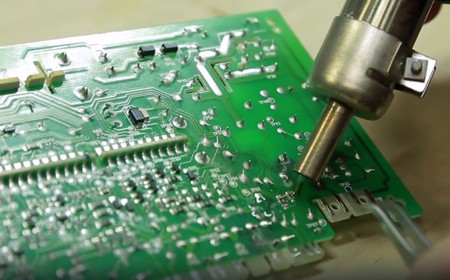

Заливка толстым слоем силиконового компаунда. Вся плата находится в пластиковом корытце и залита плотным прозрачным или серым гелем-герметиком для защиты от пара и конденсата. При попытке поддеть плату отвёрткой целиком отрываются мелкие SMD-резисторы и медные дорожки. Наши мастера используют технологию локальной вырезки компаунда строго над неисправным узлом, а после пайки заливают участок новым диэлектрическим компаундом.
Связка с инверторным мотором Direct Drive. На плате распаян высоковольтный драйвер управления трёхфазным бесщёточным двигателем и цепи опроса датчика Холла.
Защита от повторного выгорания. Симистор на плате редко взрывается «сам по себе» - обычно его пробивает короткое замыкание во внешнем узле (например, когда вода попала на разъём ТЭНа, заклинило сливную помпу или протек сальник дозатора). Поэтому мы обязательно устраняем первопричину КЗ в гидравлическом контуре, прежде чем ставить на плату новые ключи.

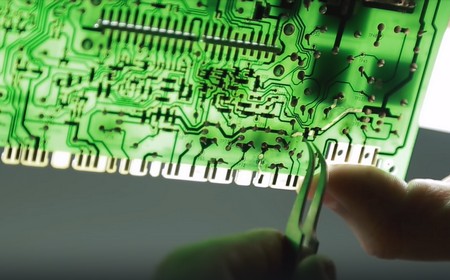

Что именно выходит из строя на плате

Узел на плате управления LG	Симптом и причина пробоя (механизм)	Что делает инженер для восстановления
Импульсный блок питания (ИБП): ШИМ-контроллер, варистор, входные конденсаторы	Машина не включается, экран тёмный при исправной розетке 220 В. Причина: скачок напряжения свыше 250 В, обрыв нуля или высыхание конденсаторов фильтра за 5–8 лет	Локальное вскрытие компаунда в первичной цепи питания, замена варистора, предохранителя, ШИМ-контроллера и конденсаторов с проверкой шин 12 В и 5 В
Силовое электромагнитное реле включения ТЭНа и силовые дорожки	Моет холодной водой, не сушит, выдаёт ошибку HE. Причина: подгорание контактов под током 8–10 А и образование кольцевых микротрещин пайки вокруг выводов	Выпайка обгоревшего реле, установка оригинального силового реле 12 В / 16 А, зачистка и усиление дорожек медной шиной, герметизация компаундом
Симисторы (триаки) управления периферией (клапан залива, сливная помпа, дозатор)	Один из узлов не включается или гудит без остановки. Причина: короткое замыкание на клеммах насоса или клапана от влаги либо попадание насекомых под корпус	Прозвонка внешнего узла (помпы, клапана) на отсутствие КЗ, замена пробитого SMD-симистора и обвязочных резисторов управляющего затвора
Драйвер инверторного мотора Direct Drive и цепи датчика Холла	Вода заливается, но коромысла не крутятся, на экране ошибка LE или CE. Причина: перегрузка мотора из-за блокировки крыльчатки, пробой силовых IGBT-ключей драйвера	Замер сопротивления обмоток мотора (норма 10–15 Ом между фазами), замена микросхемы-драйвера или датчика Холла, проверка токовых шунтов
Энергонезависимая память (EEPROM / Flash) и цепи тактирования	Машина путает программы, зависает на одной минуте, не сохраняет настройки. Причина: импульсная помеха в сети в момент записи или просадка питания процессора	Подключение сервисного программатора к технологическому разъёму платы и заливка заводского дампа прошивки под серийный номер вашей модели LG

Компонентный ремонт (пайка) или полная замена платы в сборе: что выбрать?

Параметр сравнения	Компонентный ремонт родной платы LG (в 85% случаев)	Полная замена модуля в сборе (в 15% случаев)
Итоговая стоимость (работа + детали)	950 – 4 500 ₽ «под ключ»	8 500 – 14 500 ₽ (в зависимости от серии Direct Drive / TrueSteam)
Сроки выполнения	45–90 минут на дому (при сложном прогаре внутренних дорожек — 1–2 дня в лаборатории СЦ)	1 визит при наличии модуля на складе или от 3 до 14 дней при заказе редкой ревизии
Совместимость прошивки	100% сохранение родной заводской конфигурации вашей модели	Требует точного подбора по парт-номеру (EBR...) и ревизии разъёмов жгута
Когда это единственное верное решение	Выгорел блок питания (ШИМ, варистор), реле ТЭНа, симисторы клапана или помпы, лопнула пайка, окислились разъёмы или слетела прошивка	Сквозной прогар многослойного текстолита в уголь или короткое замыкание главного процессора (микроконтроллера) по линии питания 5 В

Прайс-лист на ремонт и замену модуля управления ПММ LG

Мы разделили таблицу по конкретным видам работ, чтобы вы заранее видели честную стоимость и простых операций, и сложной компонентной пайки с деталями:

Вид работ с электроникой и цепями управления	Стоимость работы инженера	Радиодетали / узел и сроки выполнения
Восстановление окисленных колодок, чистка платы от следов влаги, пропайка кольцевых трещин без замены микросхем	от 950 ₽	Расходные материалы (флюс, припой, компаунд) включены / на дому за 35–45 минут
Восстановление перебитого жгута проводки («косы») в нижней петле дверцы	от 800 ₽	Термоусадка и проводники включены / на дому за 40–60 минут
Программный сброс ошибок и перепрошивка памяти (EEPROM) модуля LG программатором	от 1 200 ₽	Детали не требуются (0 ₽) / на дому за 30–40 минут
Компонентный ремонт цепей питания и нагрузки (вырезка компаунда, перепайка реле ТЭНа, симисторов, варистора или ШИМ-контроллера + герметизация)	от 950 ₽	Оригинальные радиокомпоненты 1 000 – 2 000 ₽ (итого «под ключ» 1 950 – 3 500 ₽) / на дому за 60–90 минут
Сложный лабораторный ремонт многослойной платы (восстановление внутренних дорожек, замена драйвера инвертора Direct Drive под микроскопом)	от 1 200 ₽	Микросхемы и силовые сборки от 1 500 ₽ / в лаборатории СЦ за 1–2 дня (доставка платы мастером бесплатна)
Полная замена электронного модуля управления LG в сборе (при пробое центрального процессора или сквозном прогаре текстолита)	от 950 ₽	Новый оригинальный модуль LG (EBR...) от 6 500 ₽ по парт-номеру модели / на дому за 30–40 минут

Кейс из практики: ПММ LG QuadWash (Москва, ЮЗАО) - выключается через 10 минут

Обращение клиента. Встраиваемая посудомоечная машина LG QuadWash запускает цикл, заливает воду, но примерно через 10 минут после старта (в момент перехода к нагреву воды) внезапно гаснет и отключается.
Что уже пробовал владелец (и почему не помогло). Проверял розетку и автомат в электрощитке, включал машину через сетевой удлинитель в другую линию - симптом повторялся минута в минуту. Внешняя сеть была исправна: отключение происходило внутри самой платы при подаче высокой токовой нагрузки.

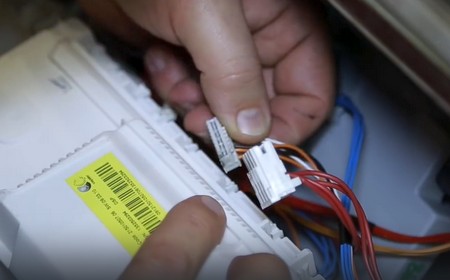

Инженерная диагностика на месте. Мастер извлёк силовой модуль управления из нижней части корпуса. Сквозь прозрачный силиконовый компаунд в зоне силового реле нагревательного элемента (ТЭНа) было видно локальное потемнение и кольцевые микротрещины припоя на выводах. При нагреве реле под нагрузкой 9 А контакт пропадал, возникала дуга, и срабатывала защита блока питания платы. Дополнительно мегомметром проверен сам ТЭН - пробоя на корпус не обнаружено (сопротивление в норме - 26 Ом).
Результат. Аккуратно вскрыт квадрат компаунда 3×3 см, выпаяно подгоревшее реле, восстановлены две силовые дорожки, впаяно новое оригинальное реле и залито влагозащитным диэлектрическим гелем.
Время ремонта: 1 час на дому. Итоговая сумма «под ключ» (работа + новое реле + герметик): 3 400 ₽ (вместо 11 500 ₽ за покупку новой платы в сборе). Гарантия - 12 месяцев.
