Из чего состоит ремонт системной платы?

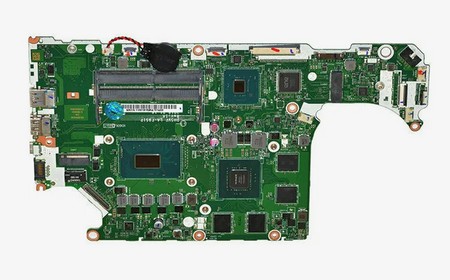

Архитектура материнских плат современных ноутбуков LG (включая линейки LG Gram и LG UltraPC) базируется на интеграции System-on-a-Chip (SoC). Классическая компоновка с северными и южными мостами полностью упразднена. Их функции выполняет единый хаб (PCH), размещенный на одной подложке с центральным процессором, контроллером памяти, PCIe и нейропроцессором (NPU).
Отличительная черта серии LG Gram — использование сверхтонкого многослойного текстолита и магниевого сплава корпуса. Это требует применения специализированных термопрофилей при инфракрасной пайке, исключающих термическую деформацию платы оборудования.
| Симптом | Физическая причина | Неисправный узел |
|---|---|---|
| Ноутбук не реагирует на кнопку | Отсутствие дежурных напряжений 3.3V и 5V на дросселях | Мультиконтроллер (EC/KBC), микросхема ШИМ-дежурки |
| Отсутствует зарядка, не работает периферия | Пробой цепи Power Delivery или короткое замыкание линии 19V (B+) | Контроллеры Type-C (Texas Instruments/Cypress), входные MOSFET-транзисторы |

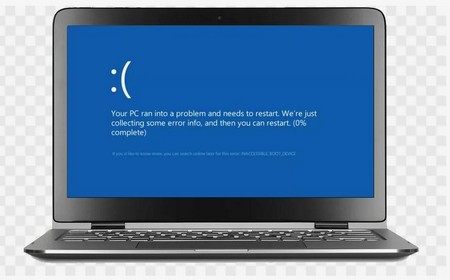

| Циклическая перезагрузка старт-стоп | Искажение тактовых сигналов, нарушение обмена по шине SPI | Повреждение дампа bios.bin, отслоение BGA-шаров под SoC |
Результат. Восстановление включения и штатной зарядки ноутбука по протоколу Thunderbolt 4 с сохранением заводского состояния магниевого корпуса.
Как мы его получили. Плата была извлечена и подключена к лабораторному источнику питания. Амперметр зафиксировал замыкание. Инженер подал тестовое напряжение 1В на токоизмерительный резистор. Тепловизор мгновенно локализовал точечный нагрев. Причиной оказался пробитый керамический конденсатор в обвязке процессора (VRM) и вышедший из строя ШИМ-контроллер. С помощью инфракрасной станции Термопро с нижним подогревом неисправные элементы были заменены, а программатором записан чистый дамп мультиконтроллера kb9022q.bin. Тесты под нагрузкой подтвердили штатное тепловыделение цепей питания.
Что не сработало. Предыдущий мастер диагностировал «износ батареи». Покупка и подключение нового аккумулятора ничего не дали - интеллектуальный чарджер блокировал MOSFET-ключи, определяя короткое замыкание на главной шине.

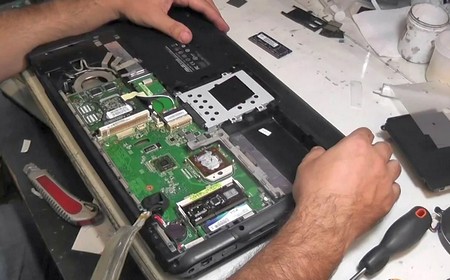

Компонентный ремонт плат LG осуществляется строго на стационарном оборудовании в условиях сервисного центра. Выездная пайка компонентов высокой плотности невозможна из-за технологических требований процесса. Рабочие места укомплектованы оптическими цифровыми микроскопами, осциллографами высокого разрешения и инфракрасными станциями (Ersa, Термопро). Поиск обрывов ведется с использованием схем Boardview.
Взаимодействие с клиентами по Москве организовано через штатную курьерскую службу. Курьер доставляет ноутбук в лабораторию, где инженеры проводят бесплатные аппаратные замеры. После точного выявления неисправного элемента формируется фиксированная цена компонентной базы и работы. Отремонтированный аппарат проходит стресс-тесты под управлением ОС и возвращается владельцу с актом выполненных работ и гарантией до 1 года.
