Графическая подсистема современных лэптопов LG кардинально отличается от тяжелых модульных платформ начала 2010-х годов. В ультрабуках линеек LG Gram и LG UltraPC применяется интегрированная в центральный процессор (SoC) графика стандартов Intel Iris Xe или Intel Arc Graphics. В высокопроизводительной серии LG UltraGear используются дискретные мобильные видеочипы, например, архитектуры NVIDIA GeForce RTX, которые жестко распаяны на материнской плате методом BGA-монтажа.

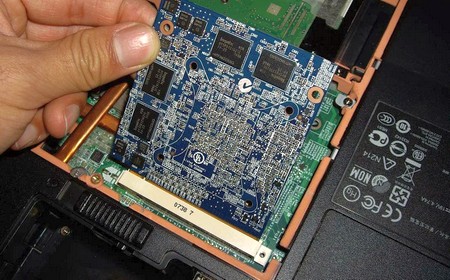

Слоты расширения формата MXM в актуальной инженерии устройств LG не используются. Апгрейд видеокарты путем механической замены модуля на более мощную версию невыполним из-за архитектурных ограничений и ограничений теплоотвода. Единственный вариант аппаратного вмешательства — профильный компонентный ремонт при выходе чипа из строя.
| Симптоматика | Аппаратная причина | Метод устранения |
|---|---|---|
| Артефакты в виде «шахматной доски», ошибка драйвера (Code 43) | Деградация банок видеопамяти (VRAM GDDR6/GDDR7) | BGA-замена неисправных чипов памяти на ИК-станции |
| Изображение отсутствует, система не инициализируется, кулеры гудят | Отрыв BGA-контактов чипа, короткое замыкание в цепях питания (VRM) | Реболлинг графического кристалла, перепайка MOSFET-транзисторов |

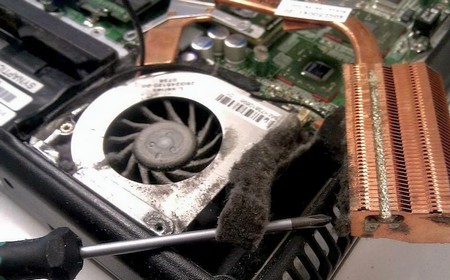

| Резкое падение FPS, троттлинг под нагрузкой в 3D | Высыхание термоинтерфейса, деградация термотрубок системы охлаждения | Замена термоинтерфейса на материалы с фазовым переходом |

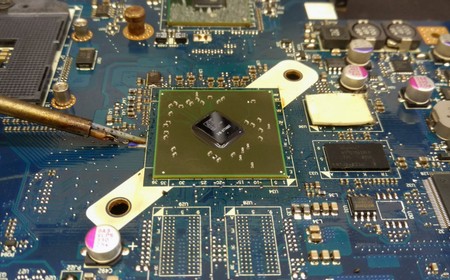

Ремонт дискретной графики сводится к демонтажу поврежденного кремниевого кристалла и установке нового компонента. Материнские платы аппаратов LG Gram изготовлены из сверхтонкого многослойного текстолита. Выпаивание чипа требует применения прецизионных инфракрасных термостанций со строгим контролем термопрофиля. Плата плавно прогревается по площади, а температура в зоне локальной пайки достигает 230−250°C. Нарушение температурного режима и использование термофенов неизбежно приводит к необратимой деформации платы.
Замена интегрированной графики в моделях с SoC невозможна без демонтажа всего гибридного процессора. При деградации встроенных графических ядер APU выполняется полная замена центрального процессора.
Результат. Идеально стабильная работа при стресс-тестировании пакетами FurMark и 3DMark. Отсутствие графических искажений и температурного троттлинга на видеоядре.
Как мы его получили. Локализация зоны перегрева с помощью тепловизора обнаружила короткое замыкание по линии питания одной из банок видеопамяти VRAM. Инженер остановил подачу дежурных напряжений и произвел демонтаж сгоревшей микросхемы GDDR6 на инфракрасной станции. Контактная площадка BGA была зачищена от бессвинцового припоя. Новый модуль памяти, оформленный со склада в Москве по оригинальному P/N, был накатан через BGA-трафареты с применением безотмывочного флюса и запаян. При сборке заложен новый термоинтерфейс с фазовым переходом Honeywell PTM7950.
Что не сработало. Пользователь пытался решить проблему своими силами: переустанавливал Windows, обновлял драйверы NVIDIA и занижал частоты через MSI Afterburner. При физическом пробое транзистора в цепях VRM или термической деградации кристалла любые программные манипуляции бессмысленны. Покупка охлаждающей подставки также не дала эффекта, так как кристалл был поврежден изнутри.
СЦ оснащен современным инженерным оборудованием для работы с тонким текстолитом BGA-архитектур актуальных лэптопов LG. Поддерживается оперативный складской запас наиболее востребованных ШИМ-контроллеров, SoC-процессоров и дискретных чипов памяти, что исключает многомесячное ожидание деталей из Китая. Технологический цикл с учетом тестирования стабильности VRAM-банок занимает от 1 до 3 рабочих дней.
Гарантия на новые смонтированные кристаллы и восстановленные цепи питания составляет 1 год. Отлажена курьерская логистика: забор неисправного ноутбука у клиента и возврат рабочего устройства осуществляются по Москве и области. Выполняется бесплатная первичная диагностика токопроводящих линий при условии согласия на компонентный ремонт.
