Типы подсветки телевизоров LG
В ТВ LG производитель устанавливает разные типы подсветки.
Лампы (CCFL)
CCFL (Cold Cathode Fluorescent Lamp) — холодные катодные флуоресцентные лампы. Данную технологию использовали в ЖК-телевизорах до 2010 года.
Лампы CCFL располагаются горизонтально по всей площади экрана. Специальный рассеивающий слой распределяет свет равномерно по матрице. Инвертор преобразует напряжение для питания ламп — именно он часто выходит из строя первым.
Преимущества:
- Естественная цветопередача без синего оттенка.
- Равномерная подсветка по всей площади экрана.
- Отсутствие эффекта ШИМ (широтно-импульсной модуляции), который утомляет глаза.
Недостатки:
- Высокое энергопотребление (в 2-3 раза больше LED).
- Толщина телевизора минимум 8-10 см.
- Срок службы 30 000-50 000 часов (5-8 лет при активном использовании).
- Долгий выход на рабочую яркость. При температуре помещения более 22°C 5–15 секунд. При температуре меньше18°C (холодное помещение) 30–60 секунд до стабилизации цветовой температуры.
- Содержат ртуть — требуют специальной утилизации.
Если время прогрева превышает 2 минуты или появляется красноватый оттенок — ресурс ламп исчерпан, риск пробоя трансформатора инвертора возрастает на 80%.

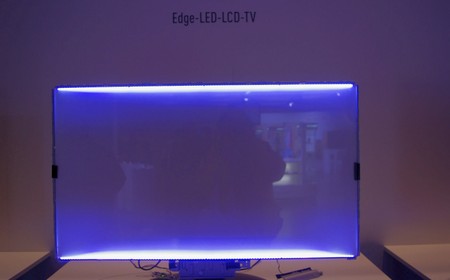

Edge LED
Edge LED (боковая светодиодная подсветка) — это технология, которую стали использовать при разработке ультратонких ТВ. Светодиоды расположены только по периметру экрана (с одной, двух или четырех сторон матрицы), а специальный световод распределяет свет по всей его площади. Световод — это особый слой из оптического пластика с микронасечками, который «растягивает» свет от краев к центру. Чем качественнее световод, тем равномернее подсветка.
Преимущества:
- Толщина телевизора от 2 см.
- Энергоэффективность — потребление на 40-50% меньше CCFL.
- Быстрый старт — полная яркость за доли секунды.
- Срок службы до 100 000 часов.
- Возможность локального затемнения (в продвинутых моделях).
Недостатки:
- Пожелтение акрилового стекла наступает через 8 000 – 12 000 часов работы на яркости 100%. Это необратимо, замена светодиодов не уберет желтые пятна.
- При перегреве торца - более 95°C, происходит термическая деформация и трещина в месте контакта с диодом (эффект «фонарика»).
- Сложность ремонта — замена одного диода требует разборки всей линейки. Матрицы Edge LED часто приклеены к рамке. Риск повреждения матрицы безрамочных моделей (Glue-on-cell) при холодном демонтаже достигает критических значений (30–40%), особенно если устройство эксплуатировалось более 3–4 лет. Длительный нагрев вызывает кристаллизацию адгезива, превращая его из эластичного в твердый. Для новых телевизоров или моделей с классической рамкой (где используется двусторонний скотч) этот риск при наличии навыка не превышает 5–10%.
- Деградация яркости неравномерная — края темнеют быстрее.
Такая подсветка установлена в большинстве телевизоров LG среднего ценового сегмента 2013-2023 годов. В сериях LM, LN, UK, UM использована именно Edge LED.
Full Array LED
Full Array LED (Direct LED) — это возврат к концепции равномерного расположения источников света, но уже на новом технологическом уровне. Сотни светодиодов равномерно распределены по всей площади за матрицей и покрывают всю заднюю поверхность экрана. Каждая зона может управляться независимо, что позволяет реализовать полноценное локальное затемнение (Local Dimming).
Преимущества:
- Идеальная равномерность подсветки.
- Глубокий черный цвет благодаря зональному управлению.
- Контрастность до 1 000 000:1 (динамическая).
- Отсутствие засветов и темных пятен.
- HDR-контент раскрывается полностью
- Пиковая яркость до 1000 нит и выше.
Недостатки:
- Толщина телевизора от 5 см.
- Высокая цена (на 30-50% дороже Edge LED).
- Большее энергопотребление.
- Отклеивание светорассеивающих линз («эффект звездного неба») происходит через 3–4 года из-за рассыхания компаунда при циклических нагревах до 60–80 °С.
- Посинение изображения (деградация люминофора) происходит после 5–6 лет работы. Цветовая температура смещается с 6500K до 12000K+ (ярко-синий).
- Вес телевизора увеличивается на 3-5 кг.
Этот тип подсветки установлен в премиальных моделях LED-телевизоров LG серий NANO90, NANO95.

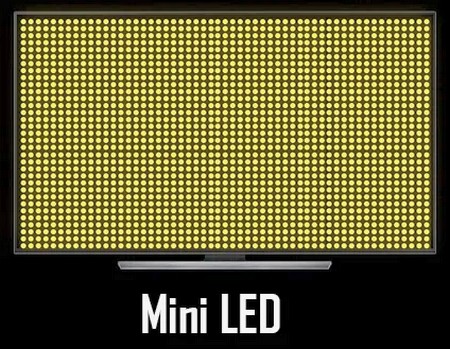

QNED Mini LED
QNED Mini LED — новейшая разработка LG, объединяющая квантовые точки (Quantum Dots) и миниатюрные светодиоды. Это попытка приблизить LED-технологию к качеству OLED по контрастности и цветопередаче.
Вместо обычных светодиодов размером 3-5 мм в данном случае используются Mini LED размером 0.2-0.5 мм. На 65-дюймовый экран приходится до 30 000 светодиодов. Квантовые точки преобразуют синий свет LED в чистые цвета, расширяя цветовой охват до 98% DCI-P3.
Преимущества:
- До 2500 зон локального затемнения.
- Контрастность сопоставима с OLED (1 000 000:1).
- Яркость до 2000 нит — идеально для HDR.
- Отсутствие выгорания (в отличие от OLED).
- Цветовой объем превосходит обычные LED на 30%.
- Срок службы более 100 000 часов.
Недостатки:
- Высокая цена.
- Все еще есть минимальный эффект «ореола».
- Компонентный ремонт (перепайка отдельных диодов 0.2-0.5 мм) в условиях сервисных центров невозможен с сохранением заводских параметров рассеивания.
- Высокое энергопотребление на максимальной яркости.
Такая подсветка встроена в модели LG QNED91, QNED95, QNED99, то есть флагманские LED-телевизоры компании с 2021 года.
Когда требуется ремонт подсветки телевизора LG?
Ремонт подсветки телевизора LG требуется, когда телевизор начинает проявлять проблемы с яркостью или равномерностью изображения. Такие симптомы могут включать темные пятна на экране или повышенную тусклость всего изображения. Также сигналом к ремонту может служить мерцание экрана. В таких случаях рекомендуется незамедлительная диагностика всервисном центре.
Возможная причина Объяснение проблемы Варианты ремонта
Выход из строя LED-линеек (светодиодов)
Самая частая причина. Отдельные светодиоды на линейках (планках) подсветки перегорают из-за естественного износа, перегрева, скачков напряжения или заводского брака. При этом вся подсветка может погаснуть, или будут видны темные пятна на экране.
- Симптомы: телевизор включается, есть звук, но нет изображения (или оно очень тусклое, видно только при свечении фонариком). Могут быть видны темные пятна или "просветы" на экране.
- Ремонт: Требуется замена неисправных LED-линеек (светодиодов) или, чаще всего, полная замена всего комплекта линеек. Это сложная процедура, требующая полной разборки матрицы телевизора. Должен выполнять квалифицированный специалист.
Неисправность драйвера подсветки (LED-драйвера)
Драйвер подсветки – это часть блока питания или отдельная плата, которая подает необходимое напряжение на LED-линейки. Выход из строя компонентов драйвера приводит к тому, что светодиоды не получают питания.
- Симптомы: Телевизор включается, есть звук, но подсветки нет. Индикатор питания может мигать или гореть. Иногда подсветка вспыхивает на секунду и гаснет.
- Ремонт: Диагностика и ремонт/замена драйвера подсветки. Иногда можно заменить отдельные компоненты на плате драйвера (например, контроллер, транзисторы), но чаще меняют плату целиком. Это работа для опытного электронщика или сервисного центра.
Ослабление/обрыв контактов или шлейфов подсветки
Контакты, соединяющие LED-линейки между собой или с драйвером, могут ослабнуть, окислиться или оборваться из-за вибраций, перегрева или некачественной пайки.
- Симптомы: Подсветка может периодически мигать, пропадать или работать нестабильно. Возможно, при легком постукивании по корпусу ТВ она появляется.
- Ремонт: Перепайка или восстановление контактов/шлейфов. Требуется аккуратная разборка и точная пайка. Рекомендуется обращаться к специалисту.
Неисправность главной платы (Main Board)
Главная плата управляет всеми функциями телевизора, включая подачу сигнала на драйвер подсветки. Сбой в её работе или повреждение отдельных элементов могут влиять на работу подсветки.
- Симптомы: Симптомы могут быть различными – от полного отсутствия подсветки до её нестабильной работы, иногда сопровождаются другими сбоями (отсутствие звука, зависания).
- Ремонт: Диагностика и ремонт/замена главной платы. Это сложный ремонт, требующий профессионального оборудования и знаний. Обратитесь в сервисный центр.
Перегрев из-за скопления пыли или плохой вентиляции
Чрезмерное скопление пыли внутри корпуса телевизора или блокировка вентиляционных отверстий приводит к перегреву компонентов подсветки и драйвера, что сокращает их срок службы.
- Симптомы: Подсветка может пропадать после длительной работы или ТВ может выключаться.
- Ремонт: Профессиональная чистка телевизора от пыли. Убедитесь, что телевизор установлен в месте с хорошей вентиляцией и не придвинут вплотную к стене или другим предметам. Регулярная профилактическая чистка может предотвратить проблему.
Ремонт светодиодной подсветки телевизора LG
Ремонт подсветки телевизора LG, особенно с большой диагональю, — сложный процесс, требующий высокой квалификации и точности. Светодиодная подсветка чаще всего выходит из строя из-за перегорания отдельных диодов, что приводит к потере яркости и качества изображения. Наши мастера используют специализированное оборудование для точной диагностики и быстрого ремонта.
Шаги ремонта:

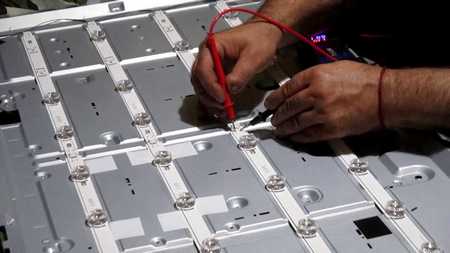

- Диагностика. Специалист проводит полную диагностику, используя профессиональные приборы для тестирования каждой планки светодиодов и определения неисправных диодов.
- Демонтаж. После определения поврежденных элементов, необходимо аккуратно демонтировать заднюю панель и доступные части подсветки.
- Замена диодов. Сгоревшие или поврежденные светодиоды заменяются на новые. Это делается с особой осторожностью, чтобы не повредить соседние компоненты.
- Тестирование. После замены диодов система тщательно тестируется на равномерность и правильность работы.
- Сборка. Все компоненты и панели телевизора возвращаются на свои места, и он проходит окончательное тестирование перед возвратом клиенту.
После выполнения всех этих шагов телевизор снова готов к использованию, со восстановленной яркостью и качеством изображения. Ремонт подсветки в сервисном центре — это гарантия того, что ваш телевизор вернется к жизни с новой силой, и вы сможете наслаждаться просмотром без каких-либо проблем.
Замена LED-подсветки
Если в LED-массиве сгорело более 20–30% светодиодов (или более 3 штук в одной цепи на разных планках), частичная замена запрещена. Только полная замена всего комплекта. Оставшиеся «живые» диоды имеют деградировавший кристалл и сгорят в течение 1–3 месяцев. Также, полная замена требуется, если был обнаружен заводской брак подсветки или после воздействия внешних факторов, таких как влага или механические повреждения, приводящие к массовому выходу из строя светодиодов.
В перечисленных случаях замена подсветки телевизора LG является наилучшим решением для восстановления идеального изображения. Для начала специалисты проводят диагностику, чтобы подтвердить необходимость полной замены, а не частичного ремонта. Процесс работы:

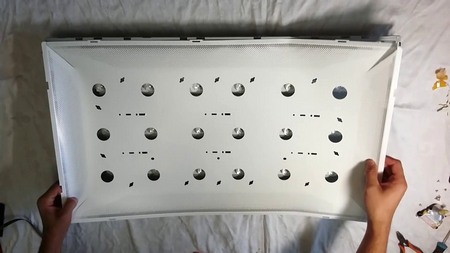

- Демонтаж старой подсветки. Снимается задняя панель и удаляются все старые светодиодные планки, которые уже не функционируют должным образом.
- Установка новой подсветки. В телевизорах LG используются диоды c разным напряжением (3V или 6V) и полярностью (широкая/узкая площадка). Установка 6V диода вместо 3V приведет к тому, что он не разгорится; наоборот — мгновенно сгорит. При замене планок в Direct LED обязательна замена термоскотча.
- Тестирование новой подсветки. Проводится тестирование новой подсветки на равномерность и яркость, чтобы убедиться в правильности установки и функционирования.
- Сборка телевизора. Завершается процесс сборкой телевизора и его финальным тестированием перед возвратом клиенту.
Завершение процесса замены подсветки является ключом к возвращению телевизора к его первоначальным функциям, гарантируя восхитительное качество изображения и продление срока его службы. Сервисный центр обеспечивает выполнение всех работ с использованием качественных материалов и соблюдением технологических стандартов производителя. Клиенты могут рассчитывать на профессионализм и точность специалистов, что гарантирует долговечность и надежность их телевизоров LG после проведения замены подсветки.
Замена ламп телевизора LG
Замена ламп подсветки в телевизорах LG является критически важной процедурой, которая требуется, когда лампы перестают функционировать должным образом, влияя на качество изображения. Этот процесс не только восстанавливает яркость и контрастность экрана, но и предотвращает дальнейшие повреждения других компонентов, таких как матрица. Работы по замене ламп выполняются исключительно в условиях мастерской, где есть все необходимое оборудование для аккуратной и безопасной работы.
Пошаговая замена ламп подсветки:
- Диагностика. Сначала специалист проводит диагностику для точного определения неисправности и необходимости замены ламп.
- Доступ к лампам. Для доступа к лампам подсветки специалист аккуратно снимает заднюю крышку телевизора и другие необходимые компоненты, такие как защитные планки и экраны.
- Снятие старых ламп. Устаревшие или вышедшие из строя лампы удаляются из их креплений. Этот процесс требует осторожности, чтобы не повредить матрицу и соседние элементы.
- Установка новых ламп. Новые лампы устанавливаются на место старых, при этом важно обеспечить их правильное положение и надежное крепление.
- Тестирование. После установки новых ламп проводится тестирование подсветки, чтобы убедиться в их корректной работе и равномерном распределении света по всему экрану.
- Сборка телевизора. Завершающий этап — аккуратная сборка телевизора, включая возврат всех снятых компонентов на их места.
По завершении процедуры замены ламп, телевизор LG возвращается к жизни с обновленной яркостью и четкостью изображения, что значительно улучшает зрительский опыт. Сервисный центр обеспечивает высокий уровень качества выполненных работ, используя только оригинальные запчасти и следуя всем техническим рекомендациям производителя.
