Отказ внешних портов на моноблоках LG (22V, 24V, 27V, UltraGear) не всегда означает механическую поломку самого коннектора. В зависимости от симптома причина может крыться в трех разных узлах: программной блокировке контроллера в Windows или BIOS, срабатывании защиты по току (ESD / полипредохранители) на материнской плате либо физическом отрыве контактов разъема от текстолита. Ниже приведена инженерная методика проверки, которая поможет за 3 минуты определить источник сбоя.

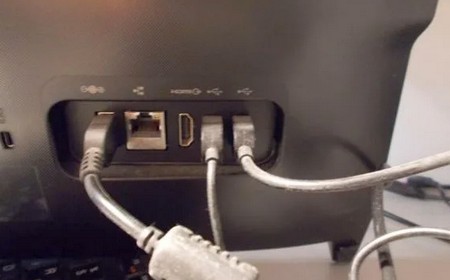

| Какой порт не работает | Вероятная программная или внешняя причина | Аппаратная причина внутри моноблока |
|---|---|---|
| Порты USB 3.0 / 3.2 или USB Type-C не видят флешку, мышь или внешний диск | Windows отключила питание корневого USB-концентратора для экономии энергии, либо поврежден драйвер контроллера Intel xHCI в Диспетчере устройств. | Выгорел защитный фильтр ESD от статики, пробит полипредохранитель по линии 5V, либо оторваны сигнальные ножки разъема от платы. |
| Порт HDMI / DisplayPort не выводит картинку на второй монитор или не работает режим HDMI-IN | Не переключен источник входа кнопкой на корпусе моноблока (для моделей с HDMI-IN), поврежден сам кабель или сбоит видеодрайвер. | Выломана контактная площадка внутри гнезда HDMI 2.1, сгорел чип-ретаймер видеосигнала или поврежден графический узел на плате. |

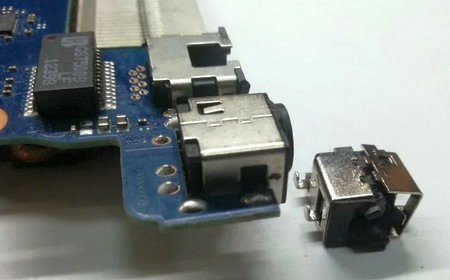

| Гнездо питания DC-IN не подает ток, моноблок включается только при нажиме на штекер | Перелом медных жил внутри кабеля внешнего адаптера питания 19V у основания штекера или выход из строя самого блока питания. | Трещина кольцевой пайки центрального пина DC-IN на плате из-за натяжения провода, оплавление пластика гнезда и прогар дорожек. |

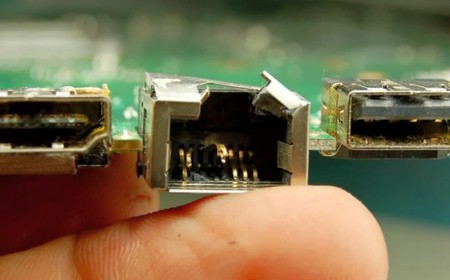

| Сетевой порт LAN (RJ-45) не видит интернет-кабель (не мигают светодиоды на гнезде) | Сетевой адаптер Realtek / Intel Ethernet отключен в настройках BIOS (Onboard LAN) или заблокирован брандмауэром / сбоем стека Winsock. | Загнуты позолоченные пружинные ламели внутри гнезда RJ-45, либо после грозы выгорела согласующая трансформаторная сборка и сетевой чип. |
| Разъем наушников / микрофона Audio 3.5 мм шумит, звук идет только в одно ухо | В диспетчере Realtek Audio Console неверно выбран тип подключенного устройства (наушники вместо гарнитуры CTIA с микрофоном). | Окисление или деформация лепестков внутри гнезда 3.5 мм, отрыв пайки аудиоразъема от звукового тракта платы. |
Базовая диагностика в домашних условиях помогает исключить программные ошибки:
| Что показала ваша проверка | Какая услуга СЦ решает эту проблему | Срок, цена и переход к заказу |
|---|---|---|
| Разъем шатается, поврежден механически, греется или не видит кабель даже в BIOS | Требуется демонтаж платы и замена разъемов питания, USB Type-C или HDMI на моноблоке LG на паяльной станции с нижним подогревом. | 1–3 часа в лаборатории (с бесплатной доставкой в защитном кофре по Москве). |
| Сами гнезда целы, но отказала вся группа портов одновременно или моноблок перестал включаться после искрения в разъеме | Произошел пробой входных мосфетов, ESD-защиты или хаба PCH — требуется компонентный ремонт материнской платы моноблока LG. | 1–3 дня в лаборатории (диагностика тепловизором и осциллографом — 0 ₽). |
| В меню BIOS порты работают, но в Windows 10/11 устройства не определяются или выдают ошибку драйвера | Аппаратная пайка не нужна — поможет программная настройка ПО и переустановка OEM-драйверов моноблока LG. | 40–60 минут (возможен выезд инженера на дом или в офис по Москве). |
Результат. Полное восстановление работы интерфейсного блока (2x Thunderbolt 4, 1x HDMI) и беспроводного соединения. Клиент из Москвы получил исправный моноблок в день обращения с официальной гарантией 1 год. Стоимость услуги составила 4500 рублей.

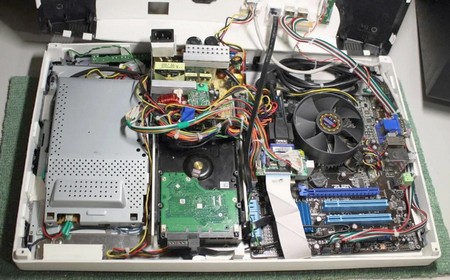

Как мы его получили. Инженер сервисного центра провел аппаратную диагностику материнской платы. Замеры мультиметром по линии питания периферии выявили падение напряжения с номинальных 5V до 1.2V, что блокировало инициализацию устройств. Точная локализация проблемы с помощью осциллографа вывела на сгоревший ШИМ-контроллер портов. С применением термопрофилей на ИК-паяльной станции неисправный чип был демонтирован. Специалист установил оригинальный контроллер питания, восстановил контактные площадки и провел стресс-тест интерфейсов с помощью высокоскоростных внешних M.2 NVMe накопителей.
Что не сработало. До обращения в наш СЦ клиент пытался устранить поломку программными методами. Была переустановлена операционная система, скачаны последние драйверы с официального сайта LG, проводился сброс CMOS батарейки. Также клиент приобрел новую беспроводную периферию. Все эти шаги оказались бесполезными, так как причина крылась в физическом пробое питания из-за статического разряда от USB-накопителя.
