Замена ТЭНа в посудомоечной машине LG в Москве (ошибка HE)

Точно ли сгорел ТЭН? 3 случая, когда замена нагревателя НЕ требуется

В 30% вызовов с жалобой «не греет воду» сам нагревательный элемент оказывается полностью исправным. Прежде чем разбирать гидравлический блок и менять деталь, наш инженер за 10 минут проводит трёхступенчатую проверку мультиметром:

Замер омического сопротивления спирали ТЭНа. У исправного нагревательного элемента ПММ LG (мощностью 1800-2100 Вт) сопротивление между силовыми выводами составляет 22-30 Ом. Если тестер показывает обрыв (∞/единицу) - нихромовая спираль внутри трубки перегорела, деталь меняется однозначно. Но если сопротивление в норме (например, 26 Ом), значит, на ТЭН просто не приходит напряжение 220 В!
Проверка силового реле нагрева на плате и проводки в двери. В машинах LG через реле ТЭНа на электронном модуле управления протекает ток до 9-10 А. Часто подгорают именно контакты этого реле или обламывается силовой провод в нижней петле дверцы. В этом случае менять исправный ТЭН бессмысленно - мастер перепаивает реле на плате или восстанавливает жгут проводов.
Проверка датчика температуры (термистора NTC - ошибка tE) и уровня воды. Если забита жиром сетка дренажного фильтра или неисправен датчик уровня воды (прессостат), циркуляционный насос не создаёт нужного давления в проточном канале. Защита LG блокирует включение ТЭНа, чтобы он не расплавил пластиковый корпус «всухую».

Экстренный симптом (когда ТЭН нужно менять немедленно). Если посудомоечная машина запускается, набирает воду, но на 10–15-й минуте цикла (в момент подачи питания на нагрев) в квартире выбивает УЗО или дифференциальный автомат, либо корпус машины начинает ощутимо «пощипывать» током при касании - произошёл пробой изоляции ТЭНа на корпус. Из-за микротрещины в металлической оболочке трубки вода попала внутрь гигроскопичного наполнителя (оксида магния), и фаза 220 В уходит прямо в воду и на заземление. Повторно включать такую машину опасно для жизни и электроники!

Конструктивная специфика ПММ LG: какие нагреватели стоят в вашей модели

В отличие от старых бюджетных посудомоек с открытой «кривой спиралью» на дне бака, во всех современных посудомоечных машинах LG нагревательная система интегрирована в нижний гидравлический контур под дном камеры:

Нагревательный узел и серия ПММ LG	Причина и механизм поломки	Как выполняется замена на дому
1. Проточный ТЭН / нагревательный контур в корпусе отстойника (улитки) Базовые и инверторные серии LG Direct Drive / QuadWash	Из-за жёсткой московской воды (при пустом солевом баке) или налипания жира при рваном сетчатом фильтре на внутренней стенке нагревателя образуется слой известкового камня толщиной 2–3 мм. Теплоотдача в воду прекращается, спираль раскаляется свыше 400 °C и перегорает, либо срабатывает невосстанавливаемый термопредохранитель на корпусе.	Демонтаж нижнего поддона, отсоединение улитки от инверторного мотора и замена проточного ТЭНа (или нагревательной крышки отстойника в сборе — в зависимости от ревизии модели) с новой термостойкой манжетой.
2. Отдельный ТЭН бойлера парогенератора (система TrueSteam) Премиальные серии LG TrueSteam с подачей горячего пара через форсунки на дверце и стенках	В машинах с паром работают два независимых нагревателя: основной (для воды) и компактный проточный бойлер парогенератора. Если жёсткая вода забивает узкий канал парогенератора накипью, перегорает ТЭН бойлера или его термостат — на экране возникает ошибка нагрева на паровых режимах.	Снятие боковой стенки корпуса, демонтаж блока парогенератора, чистка паропровода и установка нового оригинального нагревателя TrueSteam.
3. Встроенный датчик температуры (термистор NTC) и клеммная колодка ТЭНа Все линейки ПММ LG с электронным контролем нагрева	При плохом контакте в фишке питания ТЭНа клеммы начинают искрить и оплавляются (вплоть до отгорания вывода), либо термистор меняет номинальное сопротивление (норма при 25 °C — около 10–12 кОм) и подаёт плате ложный сигнал о перегреве (код tE).	Замена датчика температуры NTC, зачистка выводов и переобжим силовых клемм с установкой термостойких кембриков.

Прайс-лист на замену ТЭНа и ремонт цепи нагрева ПММ LG

Итоговая стоимость складывается из работы инженера и цены новой оригинальной запчасти LG (если требуется замена узла) и фиксируется до начала ремонта:

Наименование работ	Стоимость работы мастера	Оригинальная деталь LG (OEM) и время ремонта
Приборная диагностика цепи нагрева (прозвонка ТЭНа на обрыв и пробой на корпус мегомметром, проверка датчика NTC и реле платы)	0 ₽ (при ремонте)	Деталь не требуется. Время: 15–20 минут
Замена датчика температуры (термистора NTC) или термостата защиты	от 550 ₽	Оригинальный термистор LG — от 900 ₽. Время: 35–45 минут
Восстановление обгоревшей силовой клеммной колодки и проводки питания ТЭНа	от 950 ₽	Термостойкие клеммы и изоляция включены. Время: 30–40 минут
Замена основного проточного ТЭНа (нагревательного элемента) с новой уплотнительной прокладкой	от 850 ₽	Оригинальный ТЭН LG (по парт-номеру модели) — от 1 800 ₽. Время: 50–70 минут
Замена ТЭНа в сборе с корпусом проточной улитки / отстойника (для неразборных ревизий LG Direct Drive)	от 950 ₽	Оригинальный блок нагрева в сборе — от 3 500 ₽. Время: 60–80 минут
Замена нагревателя бойлера парогенератора в моделях LG TrueSteam	от 950 ₽	Узел нагрева парогенератора LG — от 2 600 ₽. Время: 50–70 минут
Сопутствующий ремонт силового реле ТЭНа на плате управления (если сам ТЭН исправен, но выгорел ключ на модуле)	от 950 ₽	Оригинальное реле 12 В/16 А — от 1 000 ₽. Время: 50–60 минут

Честные условия выезда и диагностики: выезд по Москве и диагностика - 0 ₽ при согласии на ремонт. В случае отказа от работ после дефектовки оплачивается только диагностика: 500 ₽. Выезд за МКАД до 15 км - бесплатно, от 15 км - 2000 ₽.

Как инженер меняет ТЭН на дому

На любительских сайтах часто пишут: «Переверните посудомоечную машину вверх дном, подденьте ТЭН отвёрткой и смажьте резинку жидким мылом для лучшей посадки». Для машин LG оба этих совета разрушительны:

При переворачивании корпуса вверх дном остатки солевого раствора из ионообменника и воды из лабиринта выливаются на силовой модуль управления и разъёмы инверторного мотора Direct Drive.
А если смазать уплотнительную манжету ТЭНа обычным моющим средством для посуды («Фейри»), при первом же тестовом пуске оно взбивается в густую пену, разъедает посадку и вызывает протечку в поддон с ошибкой AE.

Правильный регламент замены ТЭНа мастером LG Helper на дому:

Обесточивание и полное осушение стакана. Машина отключается от сети 220 В и водопровода. Через открытую дверцу вынимаются корзины, снимается нижнее коромысло-разбрызгиватель и дренажный фильтр, после чего вся вода из приёмного колодца досуха откачивается сервисным вакуумным шприцем.

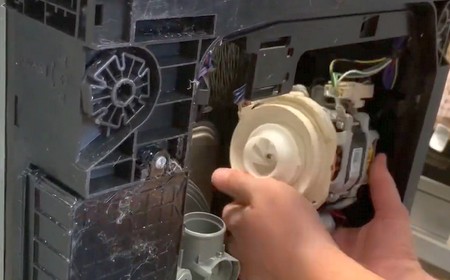

Укладка на заднюю стенку (на спину) и вскрытие поддона. Машина аккуратно выдвигается на защитный коврик и укладывается строго на заднюю панель. Откручивается нижний поддон и отсоединяется фишка поплавка Aquastop.

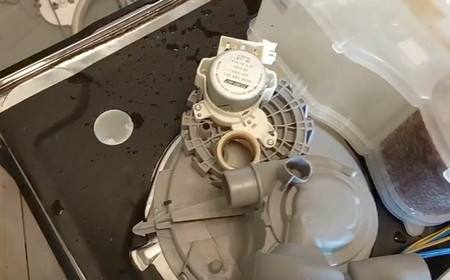

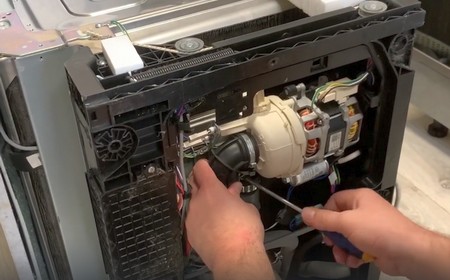

Снятие клемм и демонтаж нагревателя. Мастер фотографирует заводскую распиновку, снимает силовые фишки питания ТЭНа, провод заземления и разъём термистора NTC, ослабляет хомуты патрубков и извлекает перегоревший нагревательный элемент из посадочного гнезда улитки.
Чистка посадочного пояска и монтаж нового оригинального ТЭНа. Посадочное место очищается от известковых отложений, устанавливается новая штатная термостойкая манжета (старая обжатая резинка повторно никогда не ставится!) и запрессовывается новый оригинальный ТЭН LG.
Контрольный замер и тестовый прогон. До сборки корпуса мультиметром повторно проверяется сопротивление цепи (25-28 Ом) и бесконечное сопротивление изоляции на корпус. Машина собирается, запускается на режиме интенсивной мойки (65-70 °C) с контролем тока потребления и полной сухости поддона.

Кейс из практики: ПММ LG Direct Drive (Москва, ЮВАО) - ошибка HE и выбивание УЗО

Обращение клиента. Встраиваемая посудомоечная машина LG перестала домывать посуду (тарелки холодные и в жире), а при запуске интенсивной программы через 12 минут после старта либо высвечивала на дисплее ошибку HE, либо полностью обесточивала кухню, выбивая дифференциальный автомат (УЗО) в квартирном щитке.
Что уже пробовал владелец (и почему не помогло). Прогнал цикл с лимонной кислотой (в холодной воде кислота даже не растворилась до конца) и подключил машину через мощный сетевой удлинитель в розетку коридора, думая, что проблема в кухонной розетке. Автомат выбило снова - утечка тока происходила внутри самого нагревателя при подаче напряжения.
Инженерная диагностика на месте. После вскрытия поддона и снятия клемм с проточного ТЭНа замер сопротивления самой спирали показал 27 Ом (спираль ещё была цела), но при проверке сопротивления изоляции между клеммой ТЭНа и корпусом на пределе 20 МОм прибор зафиксировал пробой на массу (0,4 МОм). Причина - в доме жёсткая вода, а индикатор соли игнорировался полгода: слой плотного известкового камня вызвал локальный перегрев и микротрещину оболочки ТЭНа, через которую вода попала к токоведущей нити.
Результат. Демонтирован пробитый нагревательный узел, установлен новый оригинальный проточный ТЭН LG с заводской уплотнительной манжетой, проверено состояние контактов реле на плате управления и настроен уровень расхода регенерирующей соли в меню машины.
Время ремонта: 1 час на дому. Итоговый чек «под ключ» (работа + оригинальный ТЭН LG с манжетой): 3 650 ₽. Гарантия - 12 месяцев.
