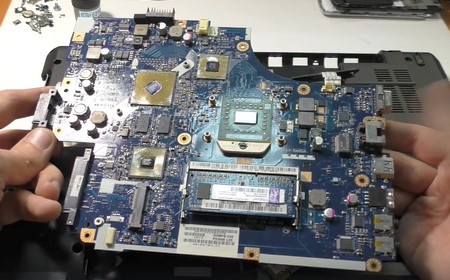

Отсутствие изображения на экранах современных платформ, таких как LG Gram, LG UltraPC и LG OLED, сигнализирует об аппаратных нарушениях в цепях инициализации видеосигнала. Ультрабуки бренда обладают плотной компоновкой материнской платы BGA-типа, поэтому черный экран редко является следствием простого программного сбоя.
Первичная диагностика пользователем ограничивается проверкой вывода видео через порты Thunderbolt 4 или HDMI 2.1 на внешний монитор (переключение с помощью горячих клавиш Windows + P). Если внешнее изображение отсутствует, проблема кроется в схемотехнике материнской платы.
Анализ компонентной базы показывает, что неисправности делятся на три категории - нарушение питания, сбой передачи данных и физические дефекты модулей дисплея.
| Физический симптом | Неисправный узел | Технология ремонта и оборудование |
|---|---|---|
| Ноутбук стартует, черный экран без подсветки | Контроллер питания матрицы (T-CON) или шлейф eDP | Прозвонка контактов мультиметром, замена дисплейного шлейфа. |

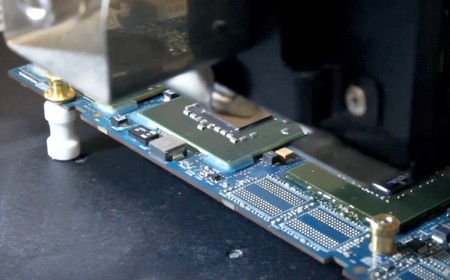

| Полное отсутствие инициализации, кулеры шумят | Мультиконтроллер (KBC / Super I/O) или хаб (PCH) | Чтение POST-кодов. Инфракрасная BGA-пайка поврежденного чипа. |

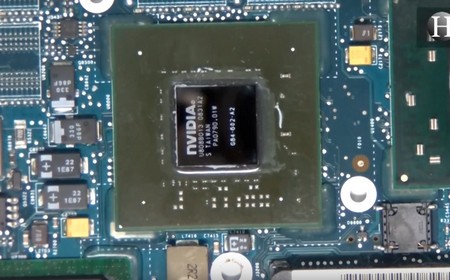

| Тусклое мерцание (OLED) или артефакты | Фазы питания GPU, выгорание пикселей, отвал чипа видеокарты | Поиск КЗ тепловизором, замена ШИМ-контроллера, замена дисплейного модуля в сборе. |
Наша сервисная лаборатория в Москве использует профильное измерительное оборудование. Показатель успешности восстановления без замены системной платы целиком составляет 87%, где ключевую роль играет точная детекция выгоревшего SMD-компонента.
Результат. Восстановлен стабильный вывод изображения в разрешении 2560×1600 пикселей на встроенную IPS-матрицу. Устройство выдано владельцу в московском сервис-центре возле метро Бауманская. Фактические затраты: время = 2.5 часа, стоимость = 4500 руб.

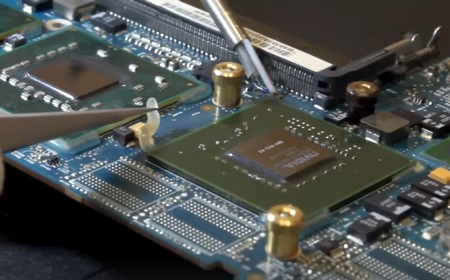

Как мы его получили. Инженер аккуратно вскрыл корпус, соблюдая антистатические нормы, и подключил материнскую плату к лабораторному блоку питания (ЛБП) с ограничением тока. Замеры напряжений осциллографом выявили отсутствие питания на линии подсветки матрицы (сигнал LCD_VDD). Тепловизор мгновенно указал на локальный перегрев крошечного ШИМ-контроллера, отвечающего за преобразование напряжения. Выгоревшая микросхема была демонтирована термовоздушной станцией, после чего на очищенные и облуженные контактные площадки сел новый контроллер. Тестовое включение подтвердило появление 19V на коннекторе eDP.
Что не сработало до обращения. Клиент пытался диагностировать аппарат дома. Загрузка в безопасном режиме и использование утилиты LG Smart Assistant для переустановки драйверов Intel Iris Xe не имели смысла при аппаратном замыкании. Также не помогла замена оригинального адаптера питания Type-C на аналог, так как цепь зарядки функционировала в штатном режиме, о чем свидетельствовали нормальные показатели потребления (ток ≈2.4A).
Профессиональное вмешательство исключает повреждение поляризационного слоя матриц и шлейфов крышки. В пределах МКАД организована бесплатная доставка неисправного ноутбука курьером в лабораторию. Диагностика схемотехники занимает до 40 минут. Установка сертифицированных запчастей подкрепляется актом выполненных работ с указанием гарантии на BGA-пайку или замененный модуль сроком на 1 год.
